Poziome Pompy Wirowe DRAGON (Fluimac)

Poziome Pompy Wirowe DRAGON – Wydajność i Odporność w Instalacjach Przemysłowych

Poziome pompy wirowe, znane również jako poziome pompy odśrodkowe, stanowią fundament nowoczesnych instalacji przesyłu chemikaliów. Seria DRAGON produkcji renomowanej włoskiej marki Fluimac reprezentuje nową generację pomp poziomych o konstrukcji z tworzyw sztucznych. Charakteryzują się one wyjątkowo zwartą budową, brakiem metalowych elementów w kontakcie z medium, najwyższą odpornością na korozję oraz zaawansowanym uszczelnieniem mechanicznym. Są one powszechnie stosowane do opróżniania cystern, transferu kwasów i zasad ze zbiorników magazynowych oraz zasilania przemysłowych linii technologicznych.

Pobierz pełne parametry techniczne oraz wykresy wydajności: Katalog produktowy – Poziome pompy wirowe DRAGON (PDF)

Poziome pompy wirowe do chemii DRAGON marki Fluimac z tworzyw PP i PVDF
Dragon
Wirnik półotwarty PP/PVDF - poziome pompy wirowe DRAGON

Dlaczego technologia poziomych pomp DRAGON jest wyjątkowa?

Zewnętrzne uszczelnienie mieszkowe z czystego PTFE (PTFE Bellows Seal)

Głównym atutem pomp DRAGON jest zastosowanie zewnętrznego uszczelnienia mechanicznego z mieszkiem wykonanym w 100% z dziewiczego PTFE (PTFE Bellows). Konstrukcja ta eliminuje jakiekolwiek elementy metalowe z kontaktu z agresywnym medium (stalowa sprężyna dociskowa AISI 316 znajduje się na zewnątrz). Pierścień dynamiczny wykonany z węgla (Carbon), a pierścień statyczny z węglika krzemu (SiC) w połączeniu z o-ringami z FPM zapewniają niezrównaną odporność chemiczną i mechaniczną.

Półotwarty wirnik z tworzywa PP/PVDF (Semi-Opened Impeller)

Wszystkie modele pomp DRAGON posiadają wirnik półotwarty (Semi-Opened Impeller). Konstrukcja ta minimalizuje ryzyko zatkania pompy i pozwala na swobodne tłoczenie cieczy zanieczyszczonych, zawierających drobne zawiesiny ciał stałych oraz media o lepkości pozornej sięgającej nawet 500 cPs (np. oleje, glikole, roztwory polimerów). Wał silnika jest trwale zabezpieczony przed korozją grubą warstwą tworzywa sztucznego.

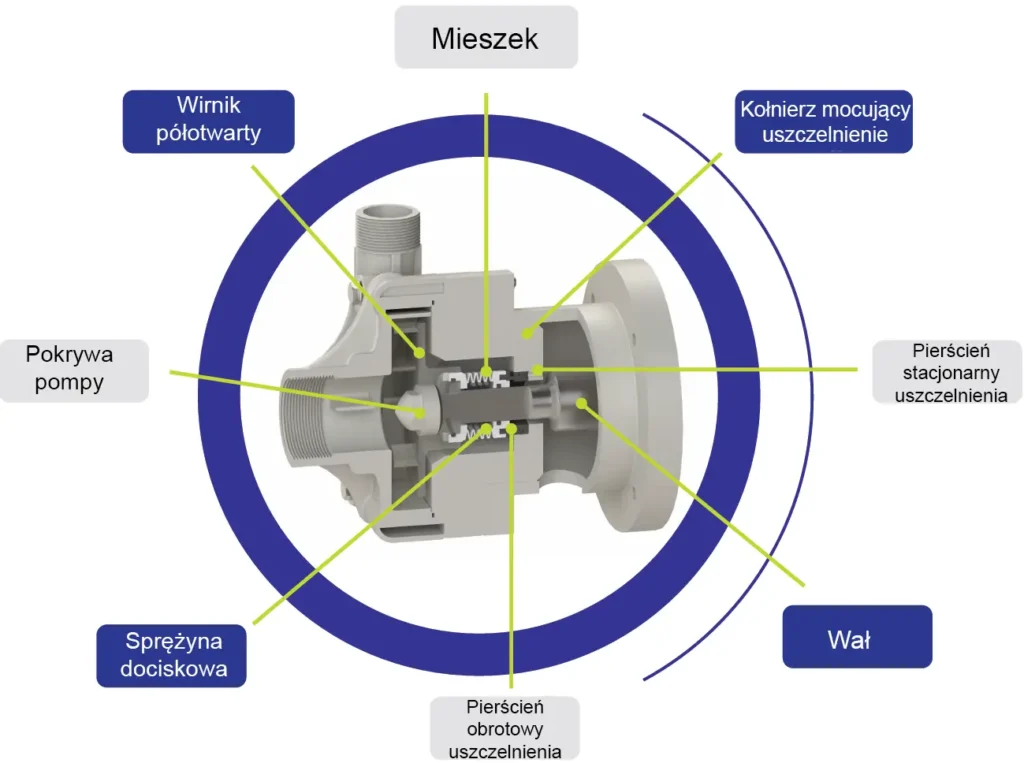

Rysunek techniczny i wymiary montażowe poziomej pompy DRAGON

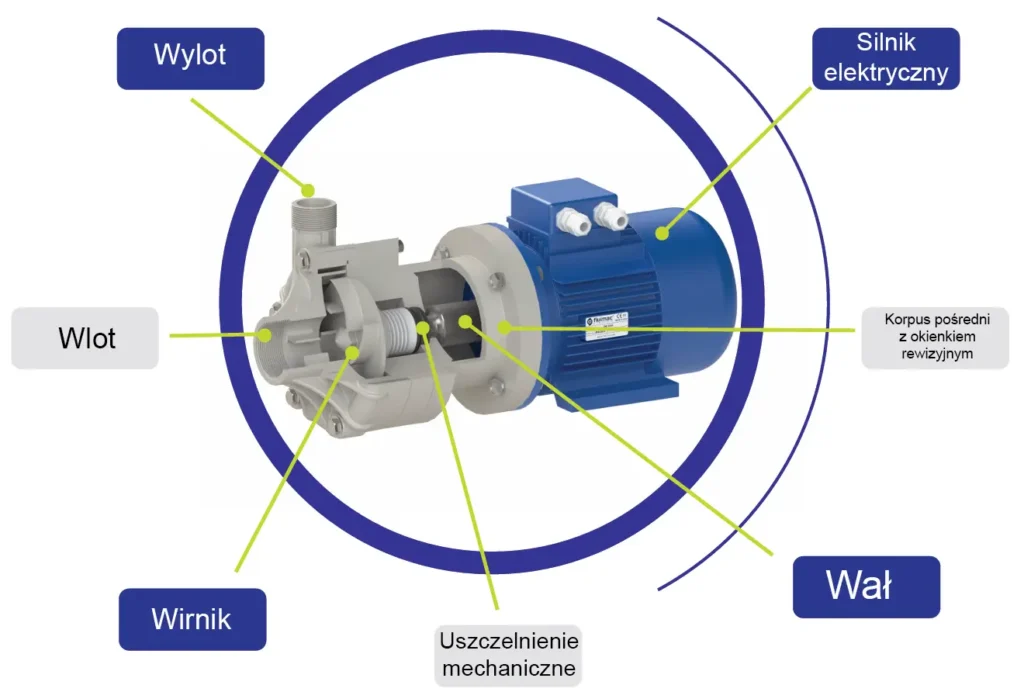

Wirnik półotwarty PP i PVDF pompy poziomej DRAGON

Dostępne Wykonania Materiałowe (PP & PVDF)

Dobór odpowiedniego tworzywa konstrukcyjnego jest kluczem do długiej żywotności pompy w instalacji. Seria DRAGON produkowana jest w dwóch wariantach materiałowych głowicy i wirnika:

Polipropylen (PP)

Ekonomiczne i wysoce odporne rozwiązanie dla większości kwasów nieorganicznych, zasad oraz soli. Pracuje bezpiecznie w temperaturach od -5°C do +65°C. Idealny do rozcieńczonego kwasu solnego, siarkowego czy wodorotlenku sodu.

Kopolimer PVDF (Fluorofor)

Ekstremalna odporność chemiczna na silnie utleniające kwasy, rozpuszczalniki organiczne oraz media o najwyższym stopniu agresywności. Pracuje w temperaturach od -20°C do +90°C / +95°C (np. stężony kwas siarkowy lub azotowy).

Główne zalety i cechy konstrukcyjne pomp DRAGON

  • Bezpieczeństwo wału silnika: Stalowy wał napędowy jest całkowicie odizolowany od przepływającej cieczy za pomocą grubego płaszcza ochronnego z tworzywa (PP/PVDF).
  • Zewnętrzny montaż uszczelnienia: Pozwala na łatwą kontrolę wzrokową stanu uszczelnienia poprzez latarnię inspekcyjną, ułatwiając procedury konserwacji.
  • Wysoka gęstość mediów: Możliwość precyzyjnego doboru silnika elektrycznego (standard IEC, flansza B3+B5) dla cieczy o gęstości do 1.9 g/cm³ (wykonania L, M, H).
  • Tłoczenie cieczy lepkich i zanieczyszczonych: Wirnik półotwarty pozwala na transfer cieczy o lepkości do 500 cPs i z niewielką zawartością cząstek stałych.
  • Wszechstronność przyłączy: Standardowe przyłącza gwintowane BSP z możliwością wykonania wersji kołnierzowej dla łatwej instalacji.

Zastosowanie pomp poziomych DRAGON – Gdzie sprawdzają się najlepiej?

Dzięki montażowi suchemu (poza zbiornikiem) w połączeniu z uszczelnieniem mieszkowym, pompy serii DRAGON są doskonałym wyborem do bezpiecznego tłoczenia agresywnych odczynników. Sprawdzają się najlepiej w procesach:

1. Rozładunek Cystern i Magazynowanie Chemikaliów

Pompy są optymalnym rozwiązaniem do napełniania i opróżniania dużych zbiorników magazynowych, silosów cieczy oraz rozładunku cystern transportowych. Zdolność pracy w napływie zapewnia szybki i bezpieczny transfer stężonych kwasów (np. siarkowego, azotowego) oraz wodorotlenków ze zbiorników naziemnych.

2. Galwanotechnika, Trawienie i Anodowanie

Przeznaczone do zasilania instalacji spryskiwaczy, płuczek gazowych (skruberów) oraz systemów regeneracji kąpieli trawersowych. Brak kontaktu elementów stalowych z medium zapobiega skażeniom metalicznym kąpieli galwanicznych i zapewnia stuprocentową chemoodporność na kwasy trawiące metale.

3. Ścieki Przemysłowe i Dozowanie Reagentów pH

W stacjach neutralizacji ścieków pompy DRAGON są stosowane do tłoczenia popłuczyn kwaśnych i zasadowych do reaktorów neutralizacji, a wirnik półotwarty chroni je przed zatkaniem przez drobne zawiesiny i osady po-neutralizacyjne.

Bezpieczeństwo eksploatacji – Jak chronić pompę DRAGON przed pracą na sucho?

Pompy poziome DRAGON muszą być montowane wyłącznie w układzie napływowym (positive suction head arrangement), co oznacza, że poziom cieczy w zbiorniku zasilającym musi znajdować się stale powyżej osi króćca ssawnego pompy.

Ważne: Uszczelnienie mechaniczne oraz mieszek PTFE wymagają stałego smarowania i chłodzenia przez pompowaną ciecz. Praca na sucho lub praca z pęcherzami powietrza (np. wskutek powstawania wirów ssawnych w zbiorniku) wywołuje gwałtowny wzrost temperatury i nieodwracalne zniszczenie powierzchni uszczelnienia (dynamicznego pierścienia węglowego oraz statycznego SiC). Należy bezwzględnie stosować czujniki braku medium na ssaniu sprzężone ze sterownikiem pompy.

Parametry Techniczne Pomp DRAGON

Model Przyłącze ssawne Przyłącze tłoczne Wydajność maks. (m³/h) Wysokość podn. maks. (m) Maks. lepkość (cPs) Moc silnika (kW)
DR 6 1” 1/2 F 1” M 6 8 100 0.37 – 0.75
DR 10 1” 1/2 F 1” M 10 10 150 0.55 – 1.1
DR 15 1” 1/2 F 1” M 15 12 200 0.75 – 1.5
DR 20 2” F 1” 1/2 M 20 15 300 1.1 – 2.2
DR 25 2” F 1” 1/2 M 25 16 400 1.5 – 3.0
DR 30 2” F 1” 1/2 M 30 20 500 2.2 – 4.0
DR 40 2” F 1” 1/2 M 40 25 500 3.0 – 5.5

Przegląd serii i rekomendacje doboru

Dobór mocy silnika (kW) w zależności od gęstości medium

Wersja silnikowa (L, M lub H w kodzie zamówieniowym) dobierana jest na podstawie ciężaru właściwego cieczy, aby uniknąć przeciążenia silnika przy wyższych gęstościach:

Model pompy Ciecz lekka do 1.2 g/cm³
(Wersja L)		 Ciecz średnia do 1.5 g/cm³
(Wersja M)		 Ciecz ciężka do 1.9 g/cm³
(Wersja H)
DR 6 0.37 kW 0.55 kW 0.75 kW
DR 10 0.55 kW 0.75 kW 1.1 kW
DR 15 0.75 kW 1.1 kW 1.5 kW
DR 20 1.1 kW 1.5 kW 2.2 kW
DR 25 1.5 kW 2.2 kW 3.0 kW
DR 30 2.2 kW 3.0 kW 4.0 kW
DR 40 3.0 kW 4.0 kW 5.5 kW

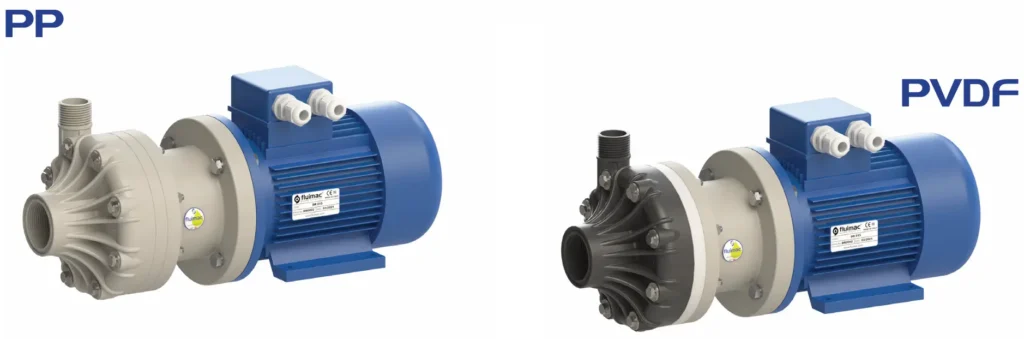

Charakterystyka hydrauliczna i wydajność pomp poziomych DRAGON DR 6 i DR 10

Przegląd serii i rekomendacje doboru

Modele DR 6, DR 10 i DR 15 – Kompaktowy transfer laboratoryjny i dozujący

Zaprojektowane z myślą o mniejszych przepływach (do 15 m³/h). Idealne do dozowania odczynników w mniejszych stacjach uzdatniania wody, recyrkulacji roztworów galwanicznych w wannach trawiących oraz zasilania małych skruberów. Charakteryzują się kompaktową budową oraz silnikami o niskim zapotrzebowaniu na moc (silniki od 0,37 kW).

Modele DR 20 i DR 25 – Uniwersalne pompy obiegowe dla instalacji

Szeroko stosowane na liniach technologicznych w przemyśle chemicznym i galwanicznym. Z wydajnością do 25 m³/h świetnie sprawdzają się w systemach ciągłego transferu kwasów i zasad oraz neutralizacji ścieków. Zapewniają bezproblemowy ruch cieczy o średniej gęstości w suchym montażu obok zbiorników.

Modele DR 30 i DR 40 – Przemysłowy transfer ciężki

Wzmocnione jednostki o przepływie do 40 m³/h, wyposażone w silniki o mocy do 5,5 kW. Stworzone do szybkiego rozładunku cystern, opróżniania paletopojemników IBC oraz w ciężkich procesach syntezy, gdzie kluczowy jest krótki czas transferu mediów gęstych (do 1.9 g/cm³) lub o lepkości sięgającej 500 cPs.

Konstrukcja modułowa i struktura kodu zamówieniowego

Konstrukcja modułowa i struktura kodu zamówieniowego

Każda pompa serii DRAGON jest konfigurowana pod konkretną specyfikację klienta i parametry medium. Poniższy układ objaśnia znaczenie segmentów w kodzie produktu:

DR020 K V T1 2 IE H
Segment Wartość Opis i dostępne warianty
Model pompy DR020 Model DR 20 (Wydajność do 20 m³/h)
Materiał korpusu K P = Polipropylen (PP) / K = PVDF
Materiał uszczelnień V D = EPDM / V = VITON
Uszczelnienie mech. T1 T1 = SiC + C (Węglik krzemu/Węgiel) – uszczelnienie mieszkowe
Rodzaj przyłączy 2 1 = BSP Gwintowane (Standard) / 2 = Kołnierzowe
Przyłącze silnika IE Flansza standardu IEC (B3+B5)
Gęstość cieczy H L = do 1.2 g/cm³ (niska gęstość)
M = do 1.5 g/cm³ (średnia gęstość)
H = do 1.9 g/cm³ (wysoka gęstość)

Tabela wymiarów gabarytowych i montażowych (mm)

Dokładne wymiary gabarytowe oraz montażowe pomp serii DRAGON (wymiary odpowiadają rysunkowi wymiarowemu pompy):

Modele pomp A B C G H (Wylot) I L M (Wlot)
DR 6, DR 10, DR 15 200 68 132 47 1″ 101 80 1″ 1/2
DR 20, DR 25, DR 30, DR 40 271 91 180 66 1″ 1/2 134 103 2″

Alternatywne technologie pompowania

Nasza oferta obejmuje różnorodne pompy wirowe do chemii. Jeżeli opisywane poziome pompy wirowe DRAGON nie odpowiadają w pełni specyfikacji Twojego procesu, sprawdź inne rozwiązania:

Na Pionowe Pompy Wirowe TYPHOON: „Szukasz bezpiecznej pompy zanurzeniowej do kwasów, zasad lub kąpieli galwanicznych do montażu bezpośrednio w zbiorniku? Sprawdź nasze Pionowe Pompy Wirowe TYPHOON – bezuszczelkową konstrukcję do agresywnej chemii.”

Na Pompy Perystaltyczne Helios: „Jeśli Twoje medium jest wyjątkowo gęste, zawiera duże ciała stałe lub wymaga precyzyjnego dozowania bez kontaktu z elementami metalowymi, sprawdź nasze Pompy Perystaltyczne Helios – mistrzów transportu trudnych szlamów.”

Na Pompy Krzywkowe: „Do higienicznego transportu produktów spożywczych (np. całych owoców, oliwek) o dużej lepkości polecamy nasze Pompy Krzywkowe, które pracują bez kontaktu elementów tłocznych, chroniąc strukturę produktu.”

Na Pompy Wirowe Magnetyczne HTM: „Szukasz pompy chemoodpornej do agresywnych cieczy, ale ze 100% szczelnością hermetyczną (bez wału przechodzącego przez korpus)? Nasze Pompy Wirowe Magnetyczne HTM zapewniają bezpieczny transfer bezwyciekowy.”
