Pionowe Pompy Wirowe TYPHOON (Fluimac)

Pionowe Pompy Wirowe TYPHOON – Bezpieczeństwo i Niezawodność w Instalacjach Zbiornikowych

Pionowe pompy wirowe, znane również jako pionowe pompy odśrodkowe, to urządzenia stworzone z myślą o najtrudniejszych aplikacjach przemysłowych. Seria TYPHOON produkcji renomowanej włoskiej firmy Fluimac reprezentuje nową generację pomp zanurzeniowych. Są one powszechnie cenione w wielu gałęziach przemysłu, w szczególności ze względu na najwyższe standardy bezpieczeństwa, odporność na chemię, bezawaryjną pracę oraz brak tradycyjnych uszczelnień mechanicznych w kontakcie z medium. Dzięki unikalnej specyfice budowy, stanowią one pierwszy wybór dla inżynierów w aplikacjach wymagających szybkiego opróżniania zbiorników, transferu kwasów, zasad oraz cyrkulacji kąpieli galwanicznych.

Pobierz pełne parametry techniczne oraz wykresy wydajności: Katalog produktowy – Pionowe pompy wirowe TYPHOON (PDF)

Dlaczego technologia pionowych pomp TYPHOON jest wyjątkowa?

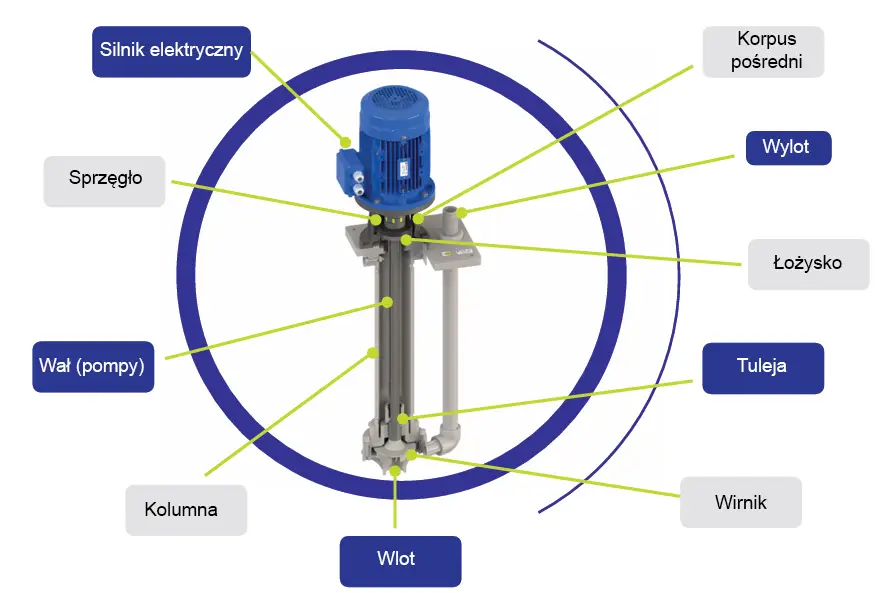

Bezuszczelkowa konstrukcja w strefie mokrej (Seal-less Design)

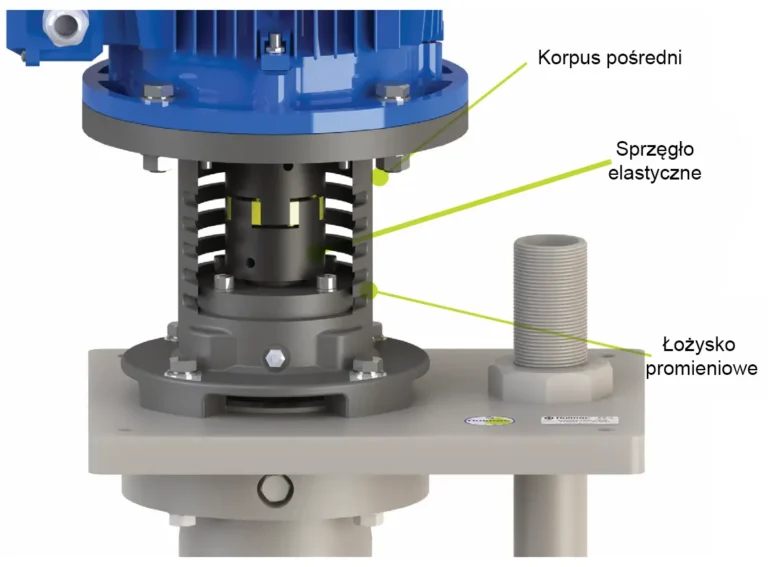

Sekret niezawodności urządzeń TYPHOON tkwi w ich konstrukcji, która eliminuje typowe problemy tradycyjnych pomp wirnikowych. W pompach pionowych TYPHOON wyeliminowano uszczelnienia mechaniczne mające bezpośredni kontakt z cieczą. Silnik umieszczony jest bezpiecznie nad płytą montażową (poza zbiornikiem), a wał napędowy osadzony jest w specjalnych tulejach ślizgowych. Brak zużywających się uszczelnień czołowych zapewnia brak wycieków i przestojów serwisowych.

Ochrona i odporność na trudne media (Semi-Opened Impeller)

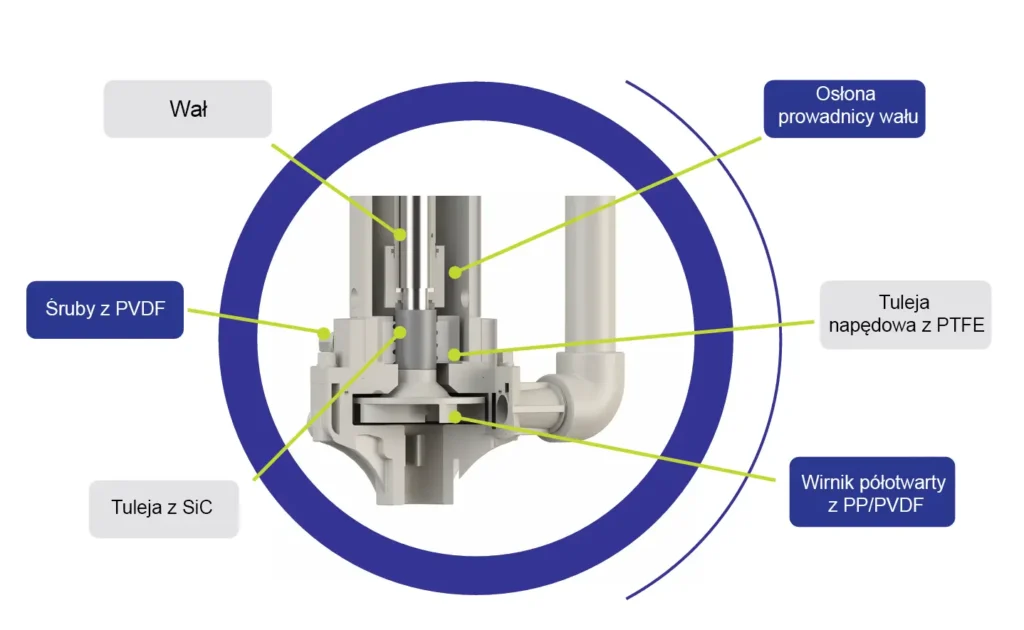

W przeciwieństwie do standardowych pomp wirnikowych z zamkniętym wirnikiem, seria TYPHOON wyposażona jest w wirnik półotwarty (Semi-Opened Impeller). Oznacza to, że pompa bez ryzyka zatkania tłoczy ciecze zanieczyszczone, zawierające drobne ciała stałe w zawiesinie oraz media o lepkości sięgającej nawet 500 cPs (lekkie oleje, glikole, roztwory polimerów).

Dostępne Wykonania Materiałowe (PP & PVDF)

Dobór odpowiedniego tworzywa konstrukcyjnego jest kluczem do długiej żywotności pompy. Seria TYPHOON produkowana jest w dwóch wariantach materiałowych głowicy i wirnika:

Polipropylen (PP)

Ekonomiczne i wysoce odporne rozwiązanie dla większości kwasów nieorganicznych, zasad oraz soli. Pracuje bezpiecznie w temperaturach od -5°C do +65°C. Idealny do kwasu solnego czy wodorotlenku sodu.

Kopolimer PVDF (Fluorofor)

Ekstremalna odporność chemiczna na silnie utleniające kwasy, rozpuszczalniki oraz media o najwyższym stopniu agresywności. Pracuje w temperaturach od -20°C do +95°C (np. stężony kwas siarkowy lub azotowy).

Zastosowanie pomp pionowych TYPHOON – Gdzie sprawdzają się najlepiej?

Ze względu na swoją konstrukcję zanurzeniową i pełną chemoodporność, pompy z serii TYPHOON są idealnym rozwiązaniem dla przemysłu chemicznego, galwanicznego oraz ochrony środowiska. Przeznaczone są do bezpiecznego pompowania:

1. Kąpiele Galwaniczne i Trawiące

Pompy są w pełni przystosowane do pracy z mediami stosowanymi w obróbce powierzchniowej metalu. Wykonanie z PP lub PVDF oraz brak metalowych elementów w kontakcie z medium zapobiega skażeniu kąpieli galwanicznych i gwarantuje odporność na kwasy trawiące (np. solny, siarkowy, azotowy czy fluorowodorowy). Służą do recyrkulacji kąpieli w wannach oraz zasilania skruberów.

2. Ciecze Niebezpieczne i Kwasowe w Przemyśle Chemicznym

W strefach produkcji chemicznej kluczowe jest wyeliminowanie ryzyka wycieku. Bezuszczelkowa konstrukcja uniemożliwia wydostanie się agresywnego lub toksycznego medium poza zbiornik. Dodatkowo, w przypadku cieczy łatwopalnych, pompy mogą być dostarczone w wykonaniu przeciwwybuchowym ATEX.

3. Ścieki Przemysłowe i Neutralizacja pH

W oczyszczalniach ścieków pompy TYPHOON służą do transferu agresywnych popłuczyn ze zbiorników zbiorczych, neutralizacji pH poprzez dozowanie kwaśnych lub zasadowych odczynników oraz bezpiecznego podawania flokulantów. Półotwarty wirnik chroni pompę przed zablokowaniem przez zawiesiny.

Zabezpieczenie przed pracą na sucho – Klucz do bezawaryjnej pracy

Pionowe pompy TYPHOON posiadają tuleje prowadzące wału (wykonane z PVDF, PTFE lub węglika krzemu SiC), które w trakcie pracy muszą być stale chłodzone i smarowane przez pompowaną ciecz.

Ważne: Praca na sucho lub praca z pęcherzami powietrza (np. w przypadku tworzenia się wiru ssawnego w zbiorniku przy zbyt niskim stanie cieczy) może spowodować przegrzanie i zniszczenie tulei prowadzących wału. W celu zapewnienia maksymalnej żywotności pompy zaleca się stosowanie czujników poziomu cieczy w zbiorniku (np. wyłączników pływakowych), które automatycznie odłączą zasilanie silnika, gdy poziom medium spadnie poniżej dopuszczalnej granicy.

Parametry Techniczne Pomp TYPHOON

Model	Przyłącze ssawne	Przyłącze tłoczne	Wydajność maks. (m³/h)	Wysokość podn. maks. (m)	Maks. lepkość (cPs)	Moc silnika (kW)	Długość kolumny (mm)
TY 6	1” 1/2 F	1” M	6	8	100	0.37 – 0.75	250, 500, 800
TY 10	1” 1/2 F	1” M	10	10	150	0.55 – 1.1	250, 500, 800
TY 15	1” 1/2 F	1” M	14	12	200	0.75 – 1.5	250, 500, 800, 1000
TY 20	2” F	1” 1/2 M	20	15	300	1.1 – 2.2	500, 800, 1000, 1250
TY 25	2” F	1” 1/2 M	25	16	400	1.5 – 3.0	500, 800, 1000, 1250
TY 30	2” F	1” 1/2 M	30	20	500	2.2 – 4.0	500, 800, 1000, 1250
TY 40	2” F	1” 1/2 M	38	25	500	3.0 – 5.5	500, 800, 1000, 1250

Przegląd serii i rekomendacje doboru

Modele TY 6 i TY 10 – Kompaktowy transfer z mniejszych zbiorników

Zaprojektowane z myślą o małych instalacjach stacjonarnych. Niewielki pobór prądu (silniki o mocy od 0,37 kW) połączony z pełną odpornością chemiczną PP lub PVDF sprawia, że są one idealne do opróżniania wanien galwanicznych, transferu kwasów w laboratoriach oraz zasilania małych scrubberów.

Modele TY 15 i TY 20 – Uniwersalne rozwiązanie dla przemysłu

Trzon przemysłowych aplikacji galwanizacyjnych. Wydajność do 20 m³/h pozwala na sprawną cyrkulację kąpieli procesowych, zasilanie średniej wielkości instalacji neutralizacji ścieków oraz bezpieczny przeładunek odczynników kwaśnych i zasadowych. Najchętniej wybierane modele o optymalnej relacji ceny do parametrów.

Modele TY 25, TY 30 i TY 40 – Przemysłowy transfer ciężki

Wzmocnione jednostki wyposażone w silniki o mocy do 5,5 kW. Zdolne do przetłaczania mediów o gęstości do 1.9 g/cm³ i podwyższonej lepkości (do 500 cPs). Stosowane przy napełnianiu cystern samochodowych, szybkim opróżnianiu zbiorników magazynowych oraz w ciężkich procesach syntezy chemicznej, gdzie kluczowy jest krótki czas transferu.

Dobór mocy silnika (kW) w zależności od gęstości medium

Wersja silnikowa (L, M lub H w kodzie zamówieniowym) dobierana jest na podstawie ciężaru właściwego cieczy, aby uniknąć przeciążenia silnika:

Model pompy	Ciecz lekka do 1.2 g/cm³ (Wersja L)	Ciecz średnia do 1.5 g/cm³ (Wersja M)	Ciecz ciężka do 1.9 g/cm³ (Wersja H)
TY 6	0.37 kW	0.55 kW	0.75 kW
TY 10	0.55 kW	0.75 kW	1.1 kW
TY 15	0.75 kW	1.1 kW	1.5 kW
TY 20	1.1 kW	1.5 kW	2.2 kW
TY 25	1.5 kW	2.2 kW	3.0 kW
TY 30	2.2 kW	3.0 kW	4.0 kW
TY 40	3.0 kW	4.0 kW	5.5 kW

Tabela wymiarów gabarytowych i montażowych (mm)

Wymiary montażowe płyty kołnierzowej oraz kolumny pomp serii TYPHOON (odpowiadające rysunkowi wymiarowemu):

Modele pomp	A	B	C	D	E	F	G	H	I	M	N	O
TY 6, TY 10, TY 15	147	20	80	340	130	128.5	81.5	260	290	130	210	Ø 165
TY 20, TY 25, TY 30, TY 40	194	25	100	360	121	178.0	61.0	300	310	150	250	Ø 199

Konstrukcja modułowa i struktura kodu zamówieniowego

Każda pompa serii TYPHOON jest konfigurowana pod konkretną specyfikację klienta i medium chemiczne. Poniższy układ objaśnia znaczenie segmentów w kodzie produktu:

TY020 K V 800 2 IE H

Segment	Wartość w kodzie	Opis i dostępne warianty
Model pompy	TY020	Model TY 20 (Wydajność do 20 m³/h)
Materiał korpusu	K	P = Polipropylen (PP) / K = PVDF
Materiał uszczelnień (O-ring)	V	D = EPDM / V = VITON
Długość kolumny	800	Głębokość zanurzenia (np. 250, 500, 800, 1000, 1250 mm)
Rodzaj przyłączy	2	1 = BSP Gwintowane (Standard) / 2 = Kołnierzowe
Przyłącze silnika	IE	Flansza standardu IEC
Dobór pod gęstość cieczy	H	L = do 1.2 g/cm³ (niska gęstość) M = do 1.5 g/cm³ (średnia gęstość) H = do 1.9 g/cm³ (wysoka gęstość)

Nie znalazłeś odpowiedniej pompy? Sprawdź inne rozwiązania TechFlow

Na Pompy Perystaltyczne Helios: „Jeśli Twoje medium jest wyjątkowo gęste, zawiera duże ciała stałe lub wymaga precyzyjnego dozowania bez kontaktu z elementami metalowymi, sprawdź nasze Pompy Perystaltyczne Helios – mistrzów transportu trudnych szlamów.”

Na Pompy Krzywkowe: „Do higienicznego transportu produktów spożywczych (np. całych owoców, oliwek) o dużej lepkości polecamy nasze Pompy Krzywkowe, które pracują bez kontaktu elementów tłocznych, chroniąc strukturę produktu.”

Na Pompy Zębate: „Dla precyzyjnego tłoczenia mediów smarnych i olejów o bardzo wysokiej lepkości (do 100 000 SSU), wybierz Pompy Zębate o zazębieniu zewnętrznym, pracujące w temperaturach nawet do 250°C.”

Na Pompy Wirowe Magnetyczne HTM: „Szukasz pompy chemoodpornej do agresywnych kwasów i zasad, ale do montażu suchego (poza zbiornikiem)? Nasze Pompy Wirowe Magnetyczne HTM zapewniają w 100% hermetyczny i bezwyciekowy transfer cieczy.”
