Niezawodne pompy przemysłowe do cieczy o niskiej i średniej lepkości
Pompy zębate o Zazębieniu Zewnętrznym
Pompy zębate seria SINE X – Precyzja i Higiena w Twoim Przemyśle
Pompy zębate o zazębieniu zewnętrznym należą do kategorii pomp wyporowych (objętościowych). Są one szeroko stosowane do pompowania cieczy o różnej lepkości – od mediów niskolepkich po ciecze gęste i wysoko lepkie. Ich działanie opiera się na dwóch zazębiających się kołach zębatych (napędowym i biernym), które obracając się, tworzą zamknięte komory transportujące ciecz od strony ssącej do tłocznej. Cechuje je stabilny i równomierny przepływ z niewielką pulsacją, a wydajność jest wprost proporcjonalna do prędkości obrotowej oraz objętości geometrycznej pompy.
Jako pompy wyporowe, pompy zębate transportują ściśle określoną objętość medium w każdym cyklu obrotu. Oznacza to, że ilość przetłaczanej cieczy zależy bezpośrednio od parametrów konstrukcyjnych pompy oraz prędkości jej pracy, a w mniejszym stopniu od ciśnienia w instalacji (w dopuszczalnym zakresie roboczym). W przeciwieństwie do pomp wirowych, pompy wyporowe zapewniają wysoką sprawność przy pompowaniu cieczy o dużej lepkości oraz umożliwiają precyzyjną kontrolę przepływu.
Do charakterystycznych cech pomp wyporowych należą:
zdolność do pracy z mediami o zróżnicowanej lepkości,
możliwość uzyskania wysokiego ciśnienia tłoczenia,
dobra zdolność samozasysania,
powtarzalna i przewidywalna wydajność,
stabilna praca przy niskich prędkościach obrotowych.
Dzięki tym właściwościom pompy zębate o zazębieniu zewnętrznym znajdują zastosowanie w wymagających aplikacjach przemysłowych, gdzie istotna jest niezawodność, dokładność dozowania oraz możliwość pracy w trudnych warunkach procesowych.
Zasada działania pompy zębatej o zazębieniu zewnętrznym
Działanie pompy opiera się na ruchu dwóch zazębiających się kół zębatych: koła napędowego (połączonego z wałem silnika) i koła biernego.
- Faza ssania (wypełnianie): Podczas obrotu kół zębatych ich zęby oddalają się od siebie po stronie króćca ssącego. Powoduje to zwiększenie objętości komory roboczej i powstanie obniżonego ciśnienia (podciśnienia). W wyniku różnicy ciśnień medium zostaje zassane do pompy i wypełnia przestrzenie między zębami a ściankami korpusu.
- Faza transportu: Uwięziona ciecz jest przenoszona w przestrzeniach międzyzębnych wzdłuż wewnętrznego obwodu korpusu pompy – od strony ssącej do strony tłocznej. Zazębiające się zęby tworzą szczelną barierę, która oddziela stronę niskiego i wysokiego ciśnienia, zapobiegając cofaniu się medium.
- Faza tłoczenia (wypieranie): Po stronie króćca tłocznego zęby kół ponownie zazębiają się, zmniejszając objętość komór roboczych. Powoduje to wypieranie uwięzionej cieczy i jej przepływ do króćca wylotowego. W ten sposób generowane jest wymagane ciśnienie robocze i zapewniony stabilny przepływ medium.
Charakterystyka Przepływu
Kluczową cechą tych pomp jest stały, pulsujący przepływ.
Przepływ Wyporowy: Ilość cieczy transportowanej podczas jednego obrotu jest stała i ściśle określona przez geometryczną objętość przestrzeni międzyzębnej (pojemność pompy, Q ).
Proporcjonalność: Wydajność (natężenie przepływu) jest wprost proporcjonalna do prędkości obrotowej. Oznacza to, że precyzyjna kontrola prędkości obrotowej silnika (np. za pomocą falownika) pozwala na dokładne dozowanie cieczy.
Pulsujący Charakter: Choć przepływ jest stabilny, jego struktura jest lekko pulsująca, ponieważ ciecz jest wypierana w cyklach odpowiadających kolejnym zębom wchodzącym w zazębienie.
Dzięki swojej konstrukcji, pompy te doskonale nadają się do transportu cieczy o wysokiej lepkości (do SSU) oraz cieczy pracujących w wysokich temperaturach (nawet do )
Pompy zębate jako rodzaj pomp wyporowych
Pompy zębate o zazębieniu zewnętrznym są jednym z najczęściej stosowanych typów pomp wyporowych w przemyśle. Ich konstrukcja oparta na dwóch współpracujących kołach zębatych umożliwia transport medium w sposób ciągły, kontrolowany i przewidywalny.
Dzięki zasadzie działania typowej dla pomp wyporowych, pompy zębate:
zachowują wysoką sprawność przy pompowaniu mediów lepkich,
umożliwiają dokładne dozowanie,
pracują stabilnie przy niskich i średnich prędkościach obrotowych,
są odporne na zmienne warunki procesowe.
Kluczowe Cechy i Zakres Parametrów
Pompy te są idealne do zastosowań, w których wymagane jest pompowanie pod wysokim ciśnieniem i z dużą precyzją.
| Parametr | Zakres Typowy (w zależności od modelu) | Najważniejsza Implikacja |
| Pojemność (Q) | Od precyzyjnego dozowania po transport dużych objętości. | |
| Ciśnienie | bar | Stałe ciśnienie robocze, umożliwiające tłoczenie na duże odległości lub przez filtry. |
| Temperatura | (dla niektórych modeli do lub ) | Możliwość pracy z gorącymi płynami, np. olejami, asfaltem, czekoladą |
| Lepkość (SSU) | SSU | Doskonała zdolność do transportu mediów wysokolepkich (np. melasy, polimerów, żywic). |
| Moc | kW | Szeroki zakres mocy silników, dopasowany do wydajności i lepkości cieczy. |

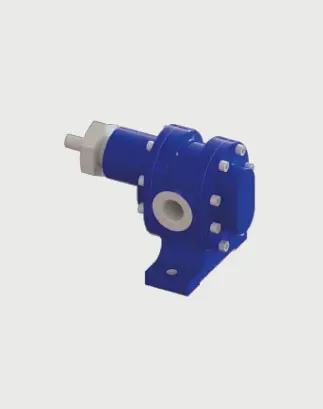

½” SİNE X – 12

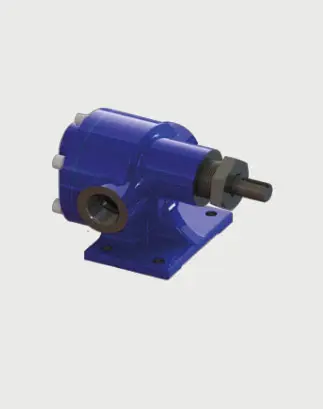

1” SİNE X – 17

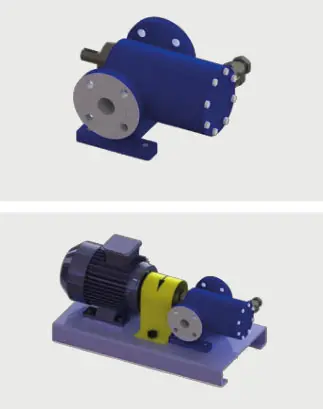

1” SİNE X – 21

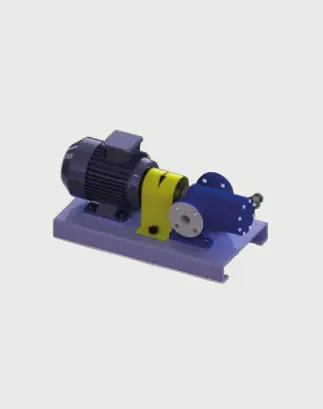

1” SİNE X – 35
Szczegółowy Przegląd Modeli i Zastosowań
Wybór odpowiedniego modelu zależy od wymaganej wydajności, ciśnienia i lepkości pompowanego medium.
1. Modele do Precyzyjnego Dozowania (Niska Wydajność).
Te pompy charakteryzują się bardzo niskimi przepływami, idealnymi do precyzyjnego podawania małych ilości cieczy w procesach laboratoryjnych i dozujących.
| Model | Pojemność (Q) | Zakres Mocy (kW) | Zastosowanie |
1½” SİNE X-12 | kW | Dozowanie dodatków, katalizatorów, smarów. Idealne do laboratoriów i linii pilotażowych. | |
1″ SİNE X-17 | kW | Precyzyjne dozowanie w przemyśle chemicznym, farmaceutycznym (małe partie). | |
1″ SİNE X-21 | kW | Podawanie składników o niskiej i średniej lepkości, np. w systemach chłodzenia lub obiegu olejów. |

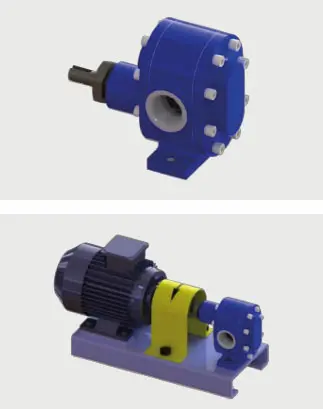

¼” SİNE X – 68

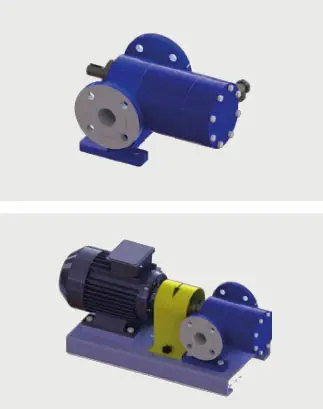

1½” SİNE X – 56

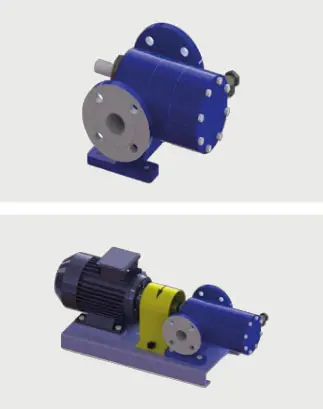

1½” SİNE X – 114

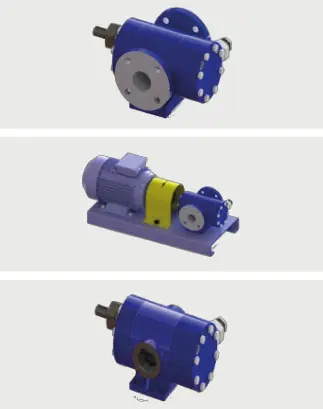

2” SİNE X – 204
Modele o Uniwersalnej Wydajności (Średnia Wydajność)
Najczęściej wybierana kategoria do ogólnych zastosowań transferowych w zakładach produkcyjnych.
| Model | Pojemność (Q) | Zakres Mocy (kW) | Zastosowanie |
1″ SİNE X-35 | kW | Powszechny transport olejów, paliw, rozpuszczalników. | |
1½” SİNE X-56 | Przemysł spożywczy (syropy, miód), kosmetyczny (mydła, balsamy), przepompowywanie smarów. | ||
1/4″ SİNE X-68 | kW | Transport cieczy o wyższej lepkości w niższej temperaturze roboczej (max. ). | |
1½” SİNE X-114 | kW | Duże systemy obiegu olejów hydraulicznych i smarnych, transfer chemikaliów. | |
2″ SİNE X-204 | kW | Przepompowywanie farb, lakierów, żywic syntetycznych. |

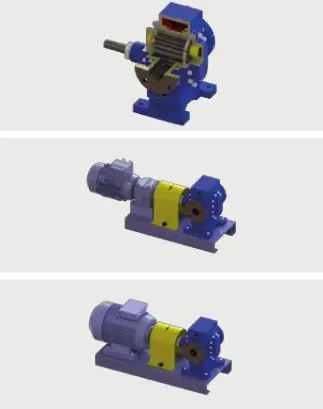

2” SİNE X – 470

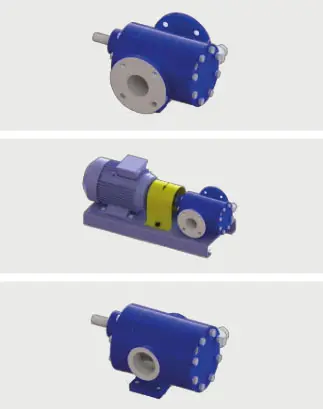

2½” SİNE X – 305
2½” SİNE X – 2220

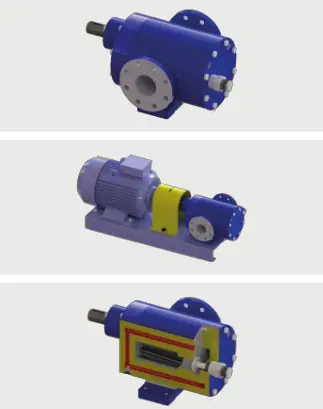

3” SİNE X – 636
3. Modele o Wysokiej Wydajności (Transport Objętościowy)
Pompy przeznaczone do pracy ciągłej i tłoczenia dużych ilości cieczy w wymagających warunkach przemysłowych.
Wysoka precyzja dozowania: Przy każdym obrocie wału pompy przenoszona jest dokładna, powtarzalna ilość cieczy równa objętości komory. Wydajność jest wprost proporcjonalna do prędkości obrotowej i wielkości pompy, co ułatwia sterowanie procesem.
| Model | Pojemność (Q) | Zakres Mocy (kW) | Zastosowanie |
2″ SİNE X-470 | kW | Przemysł petrochemiczny (ropa naftowa), transport gorących olejów technicznych (max. ). | |
2½” SİNE X-305 | kW | Transfer substancji o wysokiej gęstości i lepkości. | |
3″ SİNE X-636 | kW | Duży transfer objętości lepkich cieczy w przemyśle spożywczym (np. oleje roślinne). | |
4″ SİNEX-863 | kW | Duże instalacje do transferu paliw, bitumu, mas celulozowych. | |
6″ SİNE X-1360 | kW | Maksymalna wydajność w ofercie. Idealne dla terminali paliwowych, dużych mieszalników, przetwórstwa polimerów. |

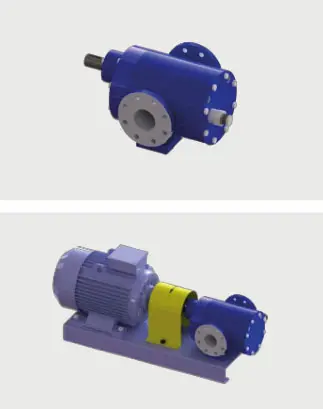

3” SİNE X – 863

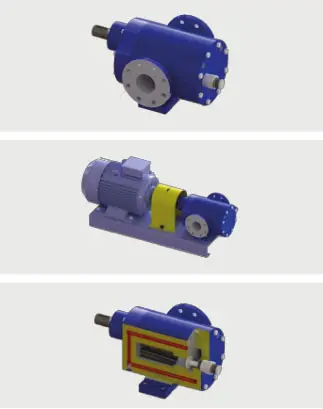

4” SİNEX – 863

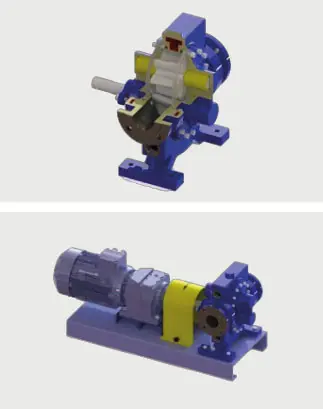

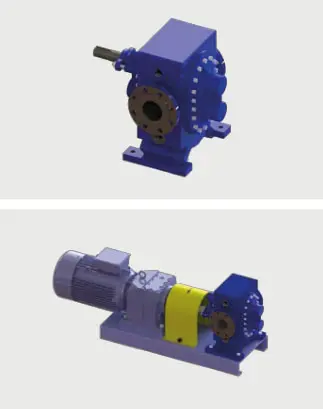

4” SİNEX/D – 2220

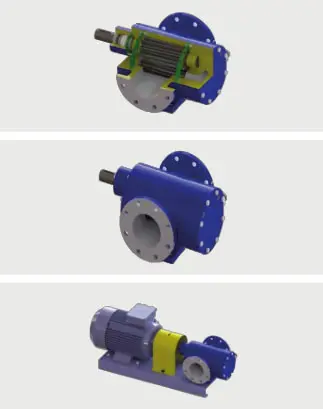

6” SİNE X – 1360
Zastosowanie pomp zębatych o zazębieniu zewnętrznym
Pompy zębate o zazębieniu zewnętrznym znajdują szerokie zastosowanie w przemyśle wszędzie tam, gdzie wymagany jest stabilny przepływ medium, możliwość pracy z cieczami o różnej lepkości oraz niezawodność w trudnych warunkach procesowych. Dzięki swojej konstrukcji pompy te doskonale sprawdzają się w instalacjach wymagających precyzyjnego transportu cieczy technicznych, olejów oraz mediów o podwyższonej temperaturze.
Do najczęstszych zastosowań pomp zębatych należą:
🔹 Przemysł chemiczny
Transport żywic, rozpuszczalników, alkoholi, dodatków chemicznych oraz innych mediów procesowych wymagających kontrolowanego przepływu.
🔹 Przemysł petrochemiczny i paliwowy
Pompowanie olejów, paliw, smarów oraz produktów ropopochodnych. Pompy zębate są często stosowane w instalacjach magazynowych, systemach przeładunkowych i układach smarowania.
🔹 Przemysł asfaltowy i bitumiczny
Transport bitumu, asfaltu oraz ciężkich frakcji olejowych, gdzie istotna jest możliwość pracy przy podwyższonej temperaturze i wysokiej lepkości medium.
🔹 Przemysł energetyczny
Zastosowanie w systemach obiegowych oleju, układach smarowania turbin oraz instalacjach pomocniczych.
🔹 Przemysł farb i lakierów
Pompowanie farb, lakierów, pigmentów oraz mas o średniej i wysokiej lepkości.
🔹 Układy hydrauliczne i maszynowe
Zasilanie systemów hydraulicznych oraz transport olejów technicznych w maszynach przemysłowych.
Podsumowanie zalet pomp zębatych o zazębieniu zewnętrznym
Pompy zębate o zazębieniu zewnętrznym stanowią optymalne rozwiązanie w aplikacjach przemysłowych wymagających niezawodności, precyzji oraz pracy z mediami o zróżnicowanych parametrach. Dzięki swojej wszechstronnej konstrukcji są to niezastąpione pompy zębate do przemysłu chemicznego, spożywczego oraz petrochemicznego.
Są szczególnie rekomendowane do:
Cieczy o wysokiej lepkości Doskonale radzą sobie z szerokim zakresem lepkości – od cieczy rzadkich po bardzo gęste media, nawet do 100 000 SSU. Jako wyspecjalizowane pompy zębate do cieczy lepkich, dzięki konstrukcji wyporowej zapewniają stabilny i niezakłócony transport nawet najbardziej wymagających substancji.
Transportu olejów i smarów Ich charakterystyka pracy sprawia, że są to idealne pompy zębate do oleju napędowego, opałowego oraz smarów przemysłowych. Stabilna praca w szerokim zakresie temperatur – od 0°C aż do 250°C – pozwala na ich bezpieczne wykorzystanie w układach smarowania i chłodzenia maszyn.
Pracy przy podwyższonym ciśnieniu Umożliwiają generowanie stałego i kontrolowanego przepływu przy ciśnieniu roboczym do 15 bar. Pozwala to na ich szerokie zastosowanie w wymagających instalacjach, gdzie pompy zębate do przemysłu muszą pokonywać duże opory tłoczenia.
Precyzyjnego sterowania wydajnością Wydajność tych jednostek, sięgająca w największych modelach nawet 80 m³/h, jest bezpośrednio proporcjonalna do prędkości obrotowej (do 1 500 obr./min). Umożliwia to łatwą i wyjątkowo dokładną regulację przepływu, co czyni je doskonałymi pompami zębatymi do cieczy lepkich w procesach wymagających precyzyjnego dozowania.
Pompy perystaltyczne
Masz do czynienia z medium ściernym lub chemicznie agresywnym?
Nasze zewnętrzne pompy zębate serii SINE X to tytani wydajności przy tłoczeniu czystych i lepkich cieczy pod ciśnieniem do 15 bar. Jeśli jednak Twoja instalacja wymaga transportu osadów, cieczy z zawartością cząstek ściernych lub substancji, które nie mogą mieć kontaktu z elementami mechanicznymi pompy, wybierz nasze pompy perystaltyczne. W tej technologii medium ma kontakt wyłącznie z elastycznym przewodem, co gwarantuje maksymalną czystość i odporność na uszkodzenia.
