Pompy perystaltyczne Helios

Pompy perystaltyczne Helios – Precyzyjne dozowanie i transfer mediów trudnych do 64 m³/h

Kluczowe korzyści pomp perystaltycznych (Hero Section)

Pompy perystaltyczne Helios to idealne rozwiązanie do precyzyjnego dozowania oraz transferu mediów agresywnych, lepkich i ściernych. Dzięki konstrukcji opartej na przewodzie elastycznym, pompowana ciecz nie ma kontaktu z elementami mechanicznymi pompy, co gwarantuje czystość procesu i łatwość konserwacji.

Dlaczego warto wybrać pompy perystaltyczne TechFlow?

Precyzyjne dozowanie: Wysoka powtarzalność procesu.
Suchobieg: Możliwość pracy na sucho bez ryzyka uszkodzenia urządzenia.
Samozasysanie: Zdolność do zasysania cieczy z głębokości do 8 metrów.
Brak uszczelnień: Brak uszczelnień mechanicznych i dławnic minimalizuje ryzyko wycieków.

Pompy perystaltyczne Helios dzielą się na trzy główne grupy, różniące się wydajnością, ciśnieniem i przeznaczeniem:

Pompy perystaltyczne Helios to wysokiej klasy pompy samozasysające, które dzięki swojej unikalnej konstrukcji idealnie sprawdzają się jako pompy do chemii oraz pompy do lepkich cieczy. Cała rodzina produktów Helios charakteryzuje się brakiem uszczelnień mechanicznych , możliwością pracy na sucho oraz dostępnością w wersji pompy ATEX do pracy w strefach zagrożonych wybuchem.

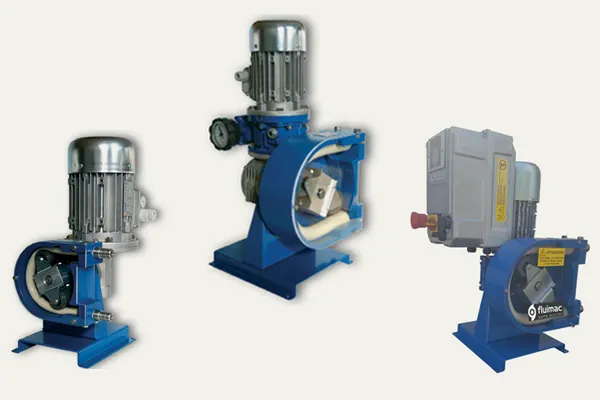

Seria Helios AS – Precyzyjne dozowanie niskociśnieniowe

Seria AS to kompaktowe rozwiązania zaprojektowane z myślą o dokładnym odmierzaniu mediów. Są to doskonałe pompy do chemii w procesach laboratoryjnych i półtechnicznych.

Wydajność i Ciśnienie: Maksymalna wydajność wynosi około 2800 l/h przy ciśnieniu tłoczenia do 4 bar.
Zdolność zasysania: Jako wydajne pompy samozasysające, modele AS potrafią podnieść ciecz z głębokości do 6 metrów.
Lepkość: Skutecznie obsługują płyny o lepkości do 15 000 cps.
Warianty regulacji:
- AS FX: Modele ze stałą prędkością obrotową (silnik 1400 RPM).
- AS VX: Wyposażone w wariator mechaniczny, pozwalający na płynną regulację przepływu (np. od 3,2 do 15 RPM dla modelu AS 10 VX).
- AS IX: Wersje z wbudowanym falownikiem, umożliwiające sterowanie sygnałem zewnętrznym 4-20mA na żądanie.

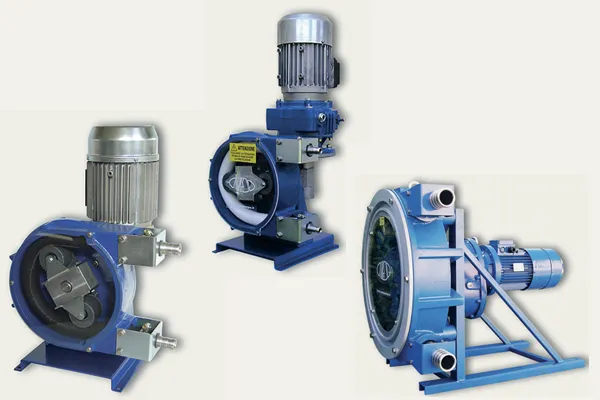

Seria Helios ASP – Przemysłowe pompy do lepkich cieczy

Seria ASP to „konie pociągowe” oferty, dedykowane do najtrudniejszych zadań przemysłowych, gdzie wymagana jest odporność na media ścierne i gęste osady.

Wydajność i Ciśnienie: Oferują wydajność do 25 000 l/h i są w stanie generować ciśnienie tłoczenia aż do 10 bar.
Maksymalna lepkość: To wyspecjalizowane pompy do lepkich cieczy, radzące sobie z produktami o gęstości do 60 000 cps.
Bezpieczeństwo: Dostępne jako certyfikowane pompy ATEX (Ex I M2, II 2G IIB TX), co pozwala na ich bezpieczne stosowanie przy przetłaczaniu rozpuszczalników i paliw.
Samozasysanie: Zwiększona zdolność ssania do 8 metrów słupa wody.
Konstrukcja: Solidna baza z żeliwa (Iron) oraz wirnik i obudowa ze stopów aluminium.

Seria Helios ATR – Wysokowydajny transfer masowy

Seria ATR to największe jednostki w ofercie, stworzone do procesów o dużej skali, łączące ogromną moc z delikatnością działania typową dla pomp perystaltycznych.

Wydajność: Ekstremalnie wysoka wydajność sięgająca 64 000 l/h.
Ciśnienie i Ssanie: Praca przy ciśnieniu do 8 bar i zdolność ssania do 8 metrów.
Zastosowania: Najcięższe warunki pracy dzięki obudowie z żeliwa (Cast Iron) i wzmocnionej konstrukcji.
Obsługa mediów: Niezawodne jako pompy do lepkich cieczy (do 60 000 cps) w branżach takich jak przetwórstwo spożywcze, papiernicze czy oczyszczalnie ścieków.
Napęd: Możliwość zastosowania przekładni pasowej (Belt Transmission) w wersjach specjalnych TC.

Specyfikacja Materiałowa i Konfiguracja

Kluczem do niezawodności urządzeń Helios jest możliwość precyzyjnego dopasowania komponentów do specyfiki tłoczonego medium. Jako profesjonalne pompy do chemii oraz pompy do lepkich cieczy, urządzenia te oferują szeroki wachlarz konfiguracji materiałowych, gwarantujących długą żywotność i bezpieczeństwo procesowe.

1. Dobór Węża – Serce Pompy Perystaltycznej

Wybór odpowiedniego materiału węża decyduje o odporności chemicznej i mechanicznej urządzenia. Dzięki szerokiej gamie elastomerów, nasze urządzenia pracują jako niezawodne pompy dozujące w najbardziej wymagających aplikacjach.

NR (Natural Rubber) / NR Food: Wysoka odporność na ścieranie, idealna do osadów i szlamów.
NBR (Nitryl) / NBR Food: Doskonała odporność na oleje, tłuszcze i paliwa.
EPDM: Najlepszy wybór dla agresywnych kwasów i zasad oraz wysokich temperatur.
Hypalon: Wyjątkowa odporność na silne utleniacze i chemikalia.
Materiały Specjalistyczne: Norprene®, Silicone, Pharmed® oraz Tygon – dedykowane dla farmacji, kosmetyki i precyzyjnego dozowania laboratoryjnego.

2. Konstrukcja Obudowy i Bezpieczeństwo (Pompy ATEX)

W zależności od serii, obudowy pomp wykonane są z materiałów zapewniających maksymalną sztywność i bezpieczeństwo eksploatacji.

Materiały korpusu: Odlewy z lekkich stopów aluminium (seria AS i ASP) lub wytrzymałe żeliwo (seria ATR).
Certyfikacja ATEX: Wszystkie modele mogą zostać dostarczone jako certyfikowane pompy ATEX.
Klasyfikacja: Spełniają rygorystyczne normy bezpieczeństwa dla stref zagrożonych wybuchem (np. EX I M2, II 2G IIB TX).

3. Przyłącza i Akcesoria Procesowe

Konfiguracja króćców pozwala na łatwą integrację z istniejącymi instalacjami, co jest kluczowe, gdy urządzenia pracują jako mobilne pompy samozasysające.

Materiały przyłączy: Standardowo stal AISI 304, opcjonalnie stal kwasoodporna AISI 316, PVC lub PTFE.
Standardy złączy: Króćce do węży, złącza typu TRI-CLAMP (higieniczne), gwinty DIN oraz kołnierze według norm ANSI, ISO, UNI.
Wersje specjalne: Dostępne wykonania z podwójną głowicą (Double Head) dla zwiększonej wydajności oraz wersje na wózkach (Trolley).

4. Systemy Sterowania i Napędu

Nowoczesne pompy dozujące Helios oferują pełną kontrolę nad procesem transferu lepkich cieczy.

Sygnał sterujący: Możliwość obsługi sygnału sterującego 4-20mA na żądanie (wersje IX).
Rodzaj napędu: Silniki trójfazowe (3PH) o stopniu ochrony IP55, montowane bezpośrednio lub poprzez wariatory mechaniczne i falowniki.

Porównawcza Pomp Perystaltycznych Helios

Parametr Techniczny	Seria Helios AS	Seria Helios ASP	Seria Helios ATR
Przeznaczenie	Precyzyjne pompy dozujące	Wzmocnione pompy procesowe	Pompy do lepkich cieczy (duża skala)
Maks. Wydajność ($Q$)	do ok. 2 800 l/h	do ok. 25 000 l/h	do ok. 64 000 l/h
Maks. Ciśnienie ($P$)	do 4 bar	do 10 bar	do 8 bar
Maks. Wysokość Ssania ($A$)	do 6 m	do 8 m	do 8 m
Maks. Lepkość Medium	do 15 000 cps	do 60 000 cps	do 60 000 cps
Zakres Mocy Silnika	0,18 kW – 0,75 kW	0,18 kW – 7,5 kW	5,5 kW – 15 kW
Typowe Modele	AS 10, AS 15, AS 20, AS 25	ASP 10, ASP 25, ASP 40, ASP 65	ATR 80, ATR 280
Certyfikacja ATEX	Dostępna	Dostępna	Dostępna
Materiał Obudowy	Stopy aluminium	Aluminium / Żeliwo	Żeliwo (Cast Iron)
Zalety Systemowe	Niskie koszty eksploatacji	Brak uszczelnień i dławnic	Bardzo wysoka wydajność

Zastosowania procesowe Pomp Helios – Idealne Rozwiązanie dla Mediów Trudnych

Pompy perystaltyczne Helios od TechFlow to wszechstronne urządzenia, które dzięki swojej bezuszczelnieniowej konstrukcji stanowią standard w przemyśle chemicznym, spożywczym i ciężkim. Poniżej przedstawiamy szczegółowe połączenie możliwości technicznych z ich praktycznym zastosowaniem:

Niezawodność w Pracy z Mediami Zapowietrzonymi

Wydajne Pompy Samozasysające – Opróżnianie Zbiorników i Media Zapowietrzone

Wszystkie serie Helios (AS, ASP, ATR) to z natury pompy samozasysające, charakteryzujące się zdolnością do wytworzenia wysokiej próżni.

Media: Ciecze silnie spienione, media z dużą zawartością pęcherzyków powietrza, ścieki bytowe oraz osady denne.
Zastosowanie: Idealne do całkowitego opróżniania zbiorników i cystern, gdzie występuje ryzyko pracy na sucho. Pompa może pracować bez medium przez dowolny czas bez ryzyka zatarcia elementów mechanicznych.
Parametry: Zdolność zasysania wynosi od 6 metrów dla serii AS do 8 metrów dla serii ASP i ATR.

Pełne Bezpieczeństwo i Odporność Chemiczną

Specjalistyczne Pompy do Chemii – Agresywne Kwasy i Zasady

Dzięki odizolowaniu napędu od pompowanego medium, urządzenia te są kompletnym rozwiązaniem jako pompy do chemii agresywnej.

Media: Stężone kwasy (solny, siarkowy), zasady, odczynniki galwaniczne, koagulanty i substancje o wysokim pH.
Konfiguracja: Odporność chemiczną gwarantuje dobór odpowiedniego elastomeru węża (Hypalon, EPDM, NBR, NR) oraz króćców przyłączeniowych wykonanych z AISI 316, PVC lub PTFE.
Higiena: Wersje z wężami z certyfikatem FDA pozwalają na bezpieczny transport produktów spożywczych i farmaceutycznych.

Niezawodny Transport Szlamów, Past i Osadów

Zaawansowane Pompy do Lepkich Cieczy – Szlamy, Pasty i Osady

Modele ASP i ATR to wysokiej klasy pompy do lepkich cieczy, zaprojektowane do transportu mediów, z którymi nie radzą sobie standardowe pompy wirnikowe.

Media: Osady pościekowe, bentonit, pulpy ceramiczne, gęste farby, kleje, żywice oraz produkty z zawartością ciał stałych (np. oliwki, wiśnie w przemyśle spożywczym).
Wydajność: Serie ASP i ATR radzą sobie z gęstościami sięgającymi aż 60 000 cps, zapewniając stały przepływ bez niszczenia struktury delikatnych produktów.
Ciśnienie: Możliwość pracy przy ciśnieniu tłoczenia do 10 bar (seria ASP) pozwala na przesyłanie gęstych mediów na duże odległości.

Niezawodność w Strefach Zagrożenia Wybuchem

Bezpieczne Pompy ATEX – Przemysł Petrochemiczny i Lakierniczy

W strefach zagrożenia wybuchem kluczowe jest wyeliminowanie iskier i przegrzania. Wszystkie serie Helios mogą być dostarczone jako certyfikowane pompy ATEX.

Media: Rozpuszczalniki, alkohole, lakiery palne, paliwa oraz komponenty produkcji chemicznej.
Certyfikacja: Urządzenia spełniają normy EX I M2 E II 2G E IIB TX, co czyni je niezbędnymi w lakierniach oraz zakładach petrochemicznych.

Precyzyjna Automatyzacja i Kontrola

Precyzyjne Pompy Dozujące – Automatyzacja i Kontrola 4-20mA

Serie AS (wersje IX) pełnią funkcję inteligentnej pompy dozującej, łącząc mechaniczną wytrzymałość z elektroniczną precyzją.

Media: Dodatki chemiczne, barwniki, aromaty, flokulanty w procesach uzdatniania wody.
Sterowanie: Możliwość sterowania prędkością obrotową za pomocą sygnału 4-20mA pozwala na pełną integrację z systemami automatyki przemysłowej (PLC). Gwarantuje to dokładne i powtarzalne dozowanie przy ciśnieniu do 4 bar.

Dlaczego warto wybrać pompy Helios? – Niezawodność i Innowacja w Przemyśle

Wybór produktów marki Helios to inwestycja w sprawdzone rozwiązania technologiczne, które łączą w sobie trwałość mechaniczną z nowoczesnym sterowaniem. Poniżej przedstawiamy kluczowe argumenty przemawiające za tym wyborem:

Wszechstronność i Odporność: Wszystkie serie Helios to z natury pompy samozasysające, zdolne do wytwarzania wysokiej próżni i zasysania medium z głębokości od 6 do 8 metrów.
Bezpieczeństwo w Strefach Zagrożenia: Dla wymagających środowisk petrochemicznych oferujemy certyfikowane pompy ATEX, spełniające rygorystyczne normy przeciwwybuchowe.
Precyzyjna Automatyzacja: Inteligentne pompy dozujące Helios (seria AS wersja IX) umożliwiają pełną integrację z systemami PLC poprzez sygnał 4-20mA, co gwarantuje powtarzalne i dokładne dozowanie.
Niezawodne Komponenty: Długowieczność urządzeń zapewniają wysokiej jakości węże do pomp perystaltycznych wykonane z odpowiednio dobranych elastomerów (Hypalon, EPDM, NBR, NR), odpornych na agresywną chemię.
Praca w Ekstremalnych Warunkach: Unikalna konstrukcja pozwala na pracę na sucho bez ryzyka zatarcia oraz bezproblemowe tłoczenie mediów o lepkości do 60 000 cps.
Higiena i Certyfikacja: Dostępność wersji z wężami z certyfikatem FDA sprawia, że urządzenia te są bezpiecznym wyborem dla branży spożywczej i farmaceutycznej.

Seria HELIOS AS

Są to niskociśnieniowe perystaltyczne pompy dozujące o wydajności do ok. 2800 l/h i ciśnieniu tłoczenia do 4 bar.

Modele AS FX (Stała prędkość)

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Ciśnienie tłoczenia P (m)	RPM	Moc (kW)	Średnica wew. węża di (mm)	Litry/obrót Qu	Moment Nm
AS 10 FX	23 – 93	4	15	15 – 60	0,18	9	0,017	6
AS 15 FX	56 – 228	4	15	15 – 93	0,18	13	0,041	12
AS 20 FX	149 – 602	5	10 – 40	15 – 93	0,18	17	0,108	20
AS 25 FX	538 – 1785	6	15 – 40	15 – 93	0,37 – 0,75	25	0,320	30

Modele AS VX

Są to perystaltyczne pompy dozujące niskiego ciśnienia z możliwością mechanicznej regulacji prędkości obrotowej.

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Max. ciśnienie tłoczenia P (m)	RPM	Moc (kW)	Średnica wew. węża di (mm)	Litry na obrót (Qu)	Moment Nm
AS 10 VX	3.2 – 90	4	15	10 – 60	0,22	9	0,017	6
AS 15 VX	7.8 – 221	4	15	10 – 60	0,22	13	0,041	12
AS 20 VX	21 – 388	5	15 – 40	15 – 60	0,22	17	0,108	20
AS 25 VX	73 – 1280	6	15 – 40	15 – 60	0,37 – 0,75	25	0,320	30

Modele AS IX

Pompy perystaltyczne serii AS IX charakteryzują się precyzyjnym dozowaniem dzięki zastosowaniu falownika, który pozwala na szeroki zakres regulacji wydajności.

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Max. ciśnienie tłoczenia P (m)	RPM	Moc (kW)	Średnica wew. węża di (mm)	Litry na obrót (Qu)	Moment Nm
AS 10 IX	1,5 – 185	4	10 – 15	15 – 60	0,18	9	0,017	6
AS 15 IX	3,7 – 345	4	15	30 – 60	0,18	13	0,041	12
AS 20 IX	10 – 602	5	15 – 40	30 – 60	0,18	17	0,108	20
AS 25 IX	29 – 1785	6	15 – 40	30 – 60	0,37 – 0,75	25	0,320	30

Modele ASP FX

Pompy perystaltyczne serii AS IX charakteryzują się precyzyjnym dozowaniem dzięki zastosowaniu falownika, który pozwala na szeroki zakres regulacji wydajności.

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Max. ciśnienie P (bar)	RPM	Moc (kW)	Średnica wew. węża di (mm)	Litry na obrót (Qu)	Moment Nm
ASP 10 FX	47 – 143	8	8 – 10	23 – 70	0,18 – 0,37	10	0,034	35
ASP 15 FX	102 – 310	8	8 – 10	23 – 70	0,18 – 0,37	15	0,074	35
ASP 25/15 FX	275 – 550	8	6 – 8	35 – 70	0,55 – 0,75	15	0,131	40
ASP 25 FX	672 – 1344	8	6 – 8	35 – 70	0,55 – 0,75	25	0,32	40

Seria HELIOS ASP VX

Są to wzmocnione pompy perystaltyczne wyposażone w mechaniczny wariator, pozwalający na płynną zmianę wydajności poprzez regulację obrotów.

Model	Q (l/h)	Ciśn. ssania (m)	Max. P (bar)*	RPM	Moc (kW)	Ø węża (mm)	l/obr (Qu)	Moment (Nm)
ASP 10 VX	9 – 200	8	5.0 – 10.0	4.5 – 98	0.25 – 0.37	10	0.034	35
ASP 15 VX	20 – 435	8	5.0 – 10.0	4.5 – 98	0.25 – 0.37	15	0.074	35
ASP 25/15 VX	55 – 870	8	5.0 – 10.0	7.0 – 98	0.75	15	0.131	40
ASP 25 VX	134 – 1880	8	5.0 – 10.0	7.0 – 98	0.75	25	0.32	40
ASP 32 VX	294 – 4116	8	4.0 – 10.0	7.0 – 98	1.5	32	0.70	75
ASP 40 VX	408 – 6528	8	4.0 – 10.0	5.0 – 80	1.5 – 2.2	40	1.36	110
ASP 50 VX	837 – 13395	8	4.0 – 10.0	5.0 – 80	2.2 – 4.0	50	2.79	200
ASP 65 VX	1720 – 24570	8	4.0 – 8.0	4.4 – 63	5.5 – 7.5	65	6.50	400

Seria HELIOS ASP IX

Pompy perystaltyczne ASP IX to wzmocnione jednostki przemysłowe wyposażone w falownik, który pozwala na najbardziej precyzyjne sterowanie wydajnością oraz ochronę silnika przed przeciążeniem.

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Max. ciśnienie P (bar)	RPM	Moc (kW)	Średnica węża di (mm)	Litry/obrót Qu	Moment Nm
ASP 10 IX	6,5 – 129	8	8,0	3,2 – 63,3	0,22 – 0,37	10	0,034	35
ASP 15 IX	14,2 – 281	8	8,0	3,2 – 63,3	0,22 – 0,37	15	0,074	35
ASP 25/15 IX	37 – 629	8	8,0	4,7 – 80	0,37 – 0,75	15	0,131	40
ASP 25 IX	90 – 1536	8	8,0	4,7 – 80	0,37 – 0,75	25	0,32	40
ASP 32 IX	210 – 3360	8	8,0	5,0 – 80	1,1	32	0,70	75
ASP 40 IX	342 – 5059	8	8,0	4,2 – 62	1,5 – 2,2	40	1,36	110
ASP 50 IX	703 – 10378	8	8,0	4,2 – 62	2,2 – 3,0	50	2,79	200
ASP 65 IX	1638 – 19500	8	8,0	4,2 – 50	4,0 – 7,5	65	6,50	400

Seria HELIOS ATR

Pompy te są przeznaczone do najcięższych zastosowań przemysłowych, radząc sobie z cieczami o lepkości do 60 000 cps oraz oferując wysokość ssania do 8 metrów.

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Max. ciśnienie P (bar)*	RPM	Moc (kW)	Średnica węża di (mm)	Litry/obrót Qu	Moment Nm
ATR 80 FX	12160 – 26422	8	2,0 – 5,0 (8,0)	22,3 – 48,4	5,5 – 7,5 (11)	80	9,1	1200
ATR 280 FX	24321 – 52845	8	2,0 – 5,0 (8,0)	22,2 – 48,4	7,5 – 11,0 (15)	80	18,2	2000

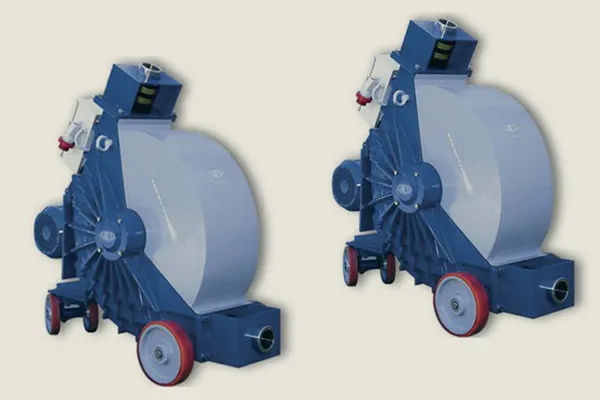

Seria HELIOS ATR FX

Pompy te są przeznaczone do najcięższych zastosowań przemysłowych, radząc sobie z cieczami o lepkości do 60 000 cps oraz oferując wysokość ssania do 8 metrów.

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Max. ciśnienie P (bar)*	RPM	Moc (kW)	Średnica węża di (mm)	Litry/obrót Qu	Moment Nm
ATR 80 FX	12160 – 26422	8	2,0 – 5,0 (8,0)	22,3 – 48,4	5,5 – 7,5 (11)	80	9,1	1200
ATR 280 FX	24321 – 52845	8	2,0 – 5,0 (8,0)	22,2 – 48,4	7,5 – 11,0 (15)	80	18,2	2000

Seria HELIOS ATR 80 IX

Modele z indeksem IX oferują pełną kontrolę nad procesem dzięki zastosowaniu falownika.

Typ	Wydajność Q (l/h)	Ciśnienie ssania A (m)	Max. ciśnienie P (bar)	RPM	Moc (kW)	Zakres częstotliwości (Hz)	Litry/obrót Qu	Moment Nm
ATR 80 IX	2432 – 31707	8	2,0 – 5,0 (8,0)	4,5 – 58,1	5,5 – 7,5 (11)	10 – 60	9,1	1200
ATR 280 IX	4864 – 63414	8	2,0 – 5,0 (8,0)	4,5 – 58,1	11,0 (15)	10 – 60	18,2	2000
